樹脂の薄肉切削を検討するとき、設計担当者や試作担当者がまず気になるのは、「結局どこまで薄くできるのか」という点ではないでしょうか。

ただ、この問いに単純な数字だけで答えるのは現実的ではありません。樹脂の薄肉切削は、材質、形状、サイズ、保持方法、求める品質によって難易度が大きく変わるからです。同じ肉厚でも成立しやすいケースと難しいケースがあり、「何mmまで可能か」だけでは判断しきれません。

大切なのは、薄肉加工を数字だけで見るのではなく、どの条件なら成立しやすいのかを整理して考えることです。

この記事では、樹脂の薄肉切削は何mmから薄肉と考えられるのか、一律に限界を言えない理由は何か、さらに梅原モデルの試作事例も交えながら整理します。

樹脂の薄肉切削は「何mmから薄肉」なのか

「薄肉」と聞くと、何mm以下を指すのか気になる方は多いと思います。

ただ、樹脂の薄肉切削では、明確に「ここからが薄肉」と線引きできるわけではありません。一般的には、通常形状よりも変形やたわみの影響を受けやすく、加工や測定の難易度が上がる領域を薄肉と考えることが多くなります。

たとえば、肉厚0.5mm前後でも大きな面積を持つ形状であれば、十分に薄肉加工の難しさが出ます。逆に、もっと薄い寸法でも、小さな部品の一部であれば成立しやすい場合があります。

つまり、樹脂の薄肉切削は数字だけで判断するものではありません。肉厚と形状条件をセットで見ることが前提になります。

一律に限界を言えない理由

樹脂の薄肉切削で「何mmまで可能か」を一律に言い切れないのは、成立性を左右する条件がいくつもあるからです。

同じ0.3mmでも、材質が違えば剛性や熱の影響は変わってきます。さらに、薄肉部分が小さなリブなのか、広い面を均一に削る形なのかによっても難しさは別物です。部品全体が小さいのか、大きいのかでも結果は違いますし、保持の仕方ひとつで加工中の安定性が大きく左右されることもあります。

加えて、求める品質が寸法重視なのか、外観重視なのか、試作品として形状確認ができればよいのかによっても、判断基準は変わってきます。

つまり、樹脂の薄肉切削では「何mmまで削れるか」という質問だけでは足りません。どんな条件で、どこまでの品質を求めるのかまで含めて考える必要があります。

実現性を左右する4つの要素

材質

樹脂の薄肉切削では、まず材質が大きく影響します。POM、PA、PPS、PC、アクリル、GF入り樹脂など、それぞれで剛性、熱の影響、欠けやすさ、仕上がりやすさが異なります。

たとえば、GF入り樹脂は剛性面で有利に働くことがある一方、工具摩耗や仕上がりの面では注意が必要です。透明樹脂では、白化や外観面も無視できません。つまり、同じ肉厚でも、材質が変われば成立しやすさは変わります。

梅原モデルでも、PA66-GF30％やPPS-GF40％のようなGF入り樹脂の薄肉事例があり、材質ごとに加工の考え方を変えながら対応しています。GF入り樹脂の特徴は、関連記事として展開しやすいテーマでもあります。

形状

次に重要なのが形状です。

薄肉部が小さな局所形状なのか、広い面なのか、立ち壁なのか、深掘りなのかで難易度は大きく変わります。広い面を均一に薄くする形状は反りやたわみが出やすく、高さのある薄肉壁では加工中のビビりや変形にも注意が必要です。

つまり、同じ肉厚でも、形状の作り方で実現性はかなり変わります。設計時には、最小肉厚の数字だけでなく、その薄さがどのような形で存在しているかを見ることが大切です。

サイズ

部品全体のサイズも見逃せません。

同じ0.3mmでも、全長の小さい部品の一部にある薄肉と、大型部品の広い範囲にある薄肉では、加工時の安定性が大きく異なります。サイズが大きくなるほど、反りや保持の難しさは増しやすくなります。

そのため、最小肉厚だけを伝えるのではなく、部品全体のサイズ感や薄肉部の範囲も含めて共有することが重要です。

保持方法

意外に重要なのが保持方法です。

樹脂の薄肉切削では、加工条件だけでなく、どのようにワークを固定するかで結果が大きく変わります。固定が強すぎれば変形の原因になり、弱すぎれば加工中にたわみやズレが起こります。

特に薄肉形状では、加工条件そのもの以上に、保持の工夫が品質を左右することもあります。図面だけでは見えにくい部分ですが、現場では非常に重要な要素です。

梅原モデルの薄肉切削事例

梅原モデルでは、公開サンプルの中でも薄肉切削に関する事例を確認できます。ここでは、実際に公開されている代表的な例をもとに、どのように薄肉加工を考えるべきかを整理します。

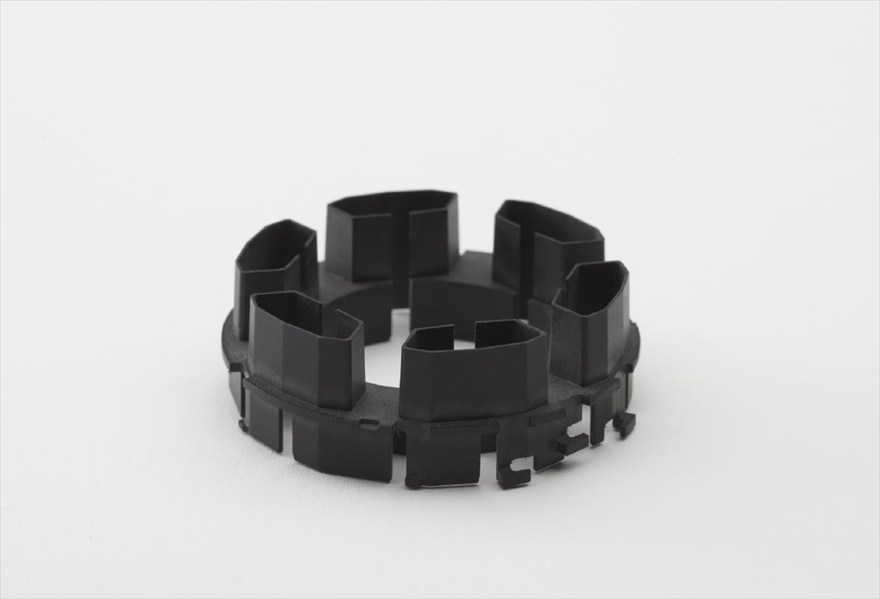

インシュレーター（PPS-GF40％／肉厚0.3mm）

PPS-GF40％を用いたインシュレーターの事例では、肉厚0.3mmの加工品が公開されています。

このような部品では、単に薄いだけでなく、絶縁部品としての機能や形状精度も求められます。GF入り樹脂は材料としての特性がある一方、加工時には一般的な樹脂とは異なる注意点も出てきます。

ここで見るべきなのは、「0.3mmまで対応できる」という数字そのものではありません。材質と用途に合わせて薄肉形状を成立させているという点に、梅原モデルの現場感があります。

インシュレーター（PA66-GF30％／肉厚0.3mm）

PA66-GF30％のインシュレーターでも、肉厚0.3mmの事例が公開されています。

同じ0.3mmでも、材質が変われば加工の考え方は変わります。PPS-GF40％とPA66-GF30％は、どちらもGF入り樹脂ですが、扱い方まで同じとは限りません。

この事例から分かるのは、樹脂の薄肉切削では「何mmか」だけでなく、どの材質で、その用途に対して成立させるかが重要だということです。

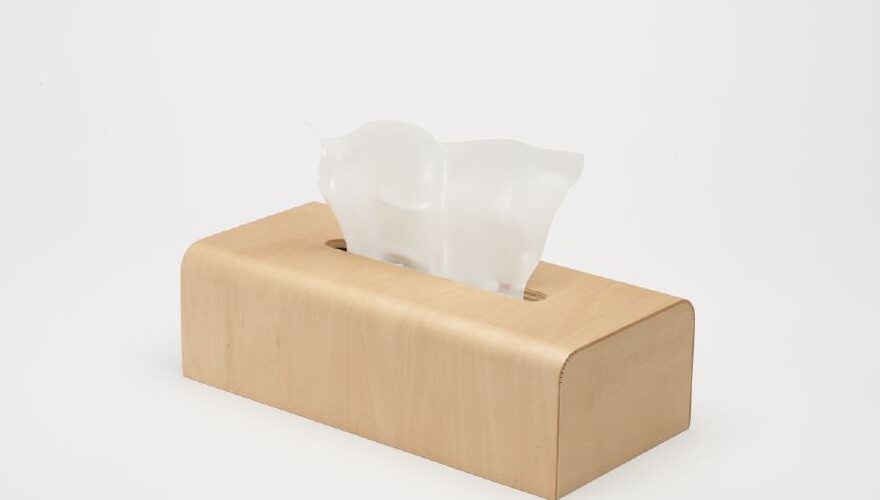

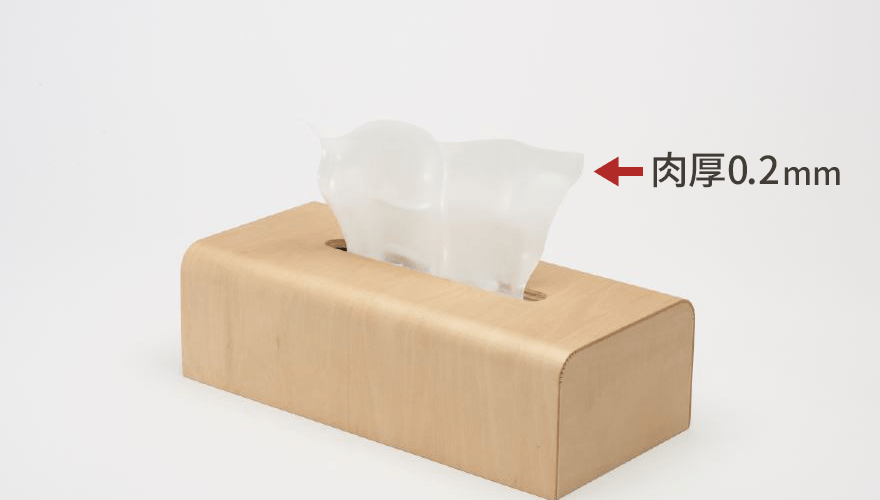

POM加工品（肉厚0.2mm）

梅原モデルの公開サンプルには、POMで肉厚0.2mmの加工品も掲載されています。

0.2mmという数字だけを見るとかなり薄く感じられますが、ここでも一律に「どんな形でも0.2mmまで可能」とは言えません。どの部分が0.2mmなのか、部品全体のサイズはどうか、どのように保持したのかといった条件を見て、はじめて実現性を判断できます。

それでも、このような事例があることは、梅原モデルが樹脂の薄肉切削に対して実績ベースで対応していることの裏付けになります。

成功しやすい相談の仕方

樹脂の薄肉切削を成功させやすくするには、「何mmまでできますか」と聞くだけで終わらせないことが大切です。

相談時には、材質、最小肉厚、部品全体のサイズ、薄肉部の位置、用途、必要な品質レベルをできるだけ具体的に共有したいところです。寸法優先なのか、外観重視なのか、試作段階なのか、量産前検証なのかが分かるだけでも、判断の精度はかなり上がります。

図面や3Dデータに加えて、「どこを特に重視したいのか」を一言添えるだけでも、相談の質は変わります。数字だけの相談より、条件を整理した相談のほうが、結果的にスムーズです。

関連記事

本記事とあわせて、次のテーマも読むと理解が深まりやすくなります。

• GF入り樹脂の材料選定：材質の違いが薄肉切削にどう影響するか整理したいときに
• 三次元測定器による品質保証：薄肉部品の品質確認をどう考えるか知りたいときに
• モーター用インシュレーター：薄肉かつ絶縁性が求められる部品を深掘りしたいときに

まとめ

樹脂の薄肉切削は、数字だけで限界を決められる加工ではありません。材質、形状、サイズ、保持方法、用途、品質要求が組み合わさって、実現性が決まります。

梅原モデルでは、PPS-GF40％やPA66-GF30％の肉厚0.3mmインシュレーター、POMの肉厚0.2mm加工品など、公開できる薄肉事例をもとに条件に応じた検討を行っています。大切なのは、単に「何mmまで可能か」を知ることではなく、自社の部品条件でどこまで現実的に成立するかを整理することです。
