はじめに：高精度試作品と三次元測定器の関係

高精度な試作品開発において、設計意図を忠実に具現化し、かつ量産を見据えた品質を確保することは極めて重要です。その実現を支えるのが、三次元測定器による精緻な品質保証です。本稿では、三次元測定器がもたらす3つのメリットに焦点を当て、高精度試作品開発におけるその価値を解説します。

三次元測定の基礎整理

三次元測定とは何を可視化・定量化する技術か

三次元測定は、対象物の形状、寸法、位置、姿勢といった幾何学的特性を、XYZ座標軸上の点群データとして捉え、数値化する技術です。これにより、設計図面との比較や、各部の寸法公差の適合性を客観的に評価し、品質のばらつきを定量的に把握することが可能になります。

接触式/非接触式/スキャナ型の違いと選定観点

接触式はプローブで直接対象物に触れて測定するため高精度ですが、傷や変形のリスクがあります。一方、非接触式はレーザーや白色光で対象物の表面を捉えるため、傷つけずに高速測定が可能です。スキャナ型は、これらを統合し、より複雑な形状や広範囲を効率的にデータ化できます。選定にあたっては、対象物の材質、形状の複雑さ、要求される精度、測定速度などを総合的に考慮する必要があります。

測定精度・繰返し性・不確かさの基本指標

測定精度は、測定値と真値との一致度を示します。繰返し性は、同一条件で繰り返し測定した際のばらつきの少なさ、すなわち測定の安定性を示す指標です。不確かさは、測定結果に内在するばらつきの範囲を確率的に表現するもので、測定の信頼性を評価する上で不可欠な概念です。これらの指標を理解し、適切に管理することで、試作品の品質を客観的かつ定量的に評価することが可能となります。

三次元測定機の主要カテゴリと構成要素

本体（架構・プローブ・駆動系）

三次元測定機の本体は、高精度な測定を支える基盤です。架構は測定物の変形を最小限に抑える剛性を持ち、プローブは対象物の表面を正確に捉えるセンサー部分です。駆動系は、プローブを滑らかかつ精密に移動させる役割を担い、これらの要素が一体となって測定精度と安定性を保証します。

ソフトウェア（測定プログラム・解析・自動レポート）

ソフトウェアは、測定手順を定義・実行するだけでなく、取得した点群データを基に幾何学的特性を解析し、設計データとの偏差を可視化します。さらに、結果を客観的に示す自動レポート機能は、品質評価や関係者間での情報共有を効率化するために不可欠です。

アクセサリ・治具・環境管理（温調・防振・基準球）

アクセサリ・治具・環境管理（温調・防振・基準球）は、測定結果の信頼性を高めるために極めて重要です。適切な治具は対象物を安定して固定し、測定中のズレを防ぎます。また、温度変化は材質の膨張・収縮を引き起こし、測定誤差の大きな要因となります。そのため、温調された環境下での測定が推奨されます。さらに、振動はプローブの挙動に影響を与えるため、防振対策も不可欠です。基準球は、測定器自体の精度確認や、座標系の整合性を取るための校正に用いられます。これらの要素を総合的に管理することで、高精度な測定データを得ることができます。

品質保証がもたらす3つのメリット

設計意図の忠実性向上：公差内保証と初期不良の予防

設計図面で定義された公差範囲内に試作品の各寸法や形状が収まっていることを三次元測定器で厳密に検証します。これにより、製造上のばらつきが許容範囲を超えている箇所を早期に発見し、設計意図からの逸脱を防ぎます。結果として、設計段階や初期の試作段階での手戻りを減らし、本来意図された機能や性能を発揮できる高品質な試作品の実現に繋がります。

開発スピードの加速：測定自動化による検証リードタイム短縮

三次元測定器による正確な寸法・形状データの迅速な取得は、試作段階での問題点の早期発見と修正を可能にします。これにより、設計者や製造担当者は、手戻りや追加工の必要性を早期に判断でき、試作サイクルの迅速化に貢献します。結果として、開発全体のリードタイムが短縮され、市場投入までの時間を効率化できます。

量産移行の確度向上：プロセス能力評価とフィードバックループの確立

試作品の製造プロセスが量産段階でも安定して設計仕様を満たす能力（プロセス能力）を三次元測定データに基づき評価します。これにより、量産移行時のリスクを低減します。さらに、測定結果を設計・加工部門にフィードバックし、継続的な改善サイクルを確立することで、量産品の品質安定化に繋げます。

高精度試作品のための測定プロセス設計

測定計画（特性・基準・基準系定義・サンプル数）

測定計画（特性・基準・基準系定義・サンプル数）の明確化が不可欠です。測定対象のどの特性を、どの基準（座標系、参照面など）に基づいて、どの程度の精度で測定するかを定義します。サンプル数については、統計的な信頼性を確保しつつ、試作のスピード感を損なわないバランスが求められます。

プログラム作成と治具設計（再現性の担保）

プログラム作成と治具設計（再現性の担保）においては、測定プログラムの正確性と治具の適合性が測定結果の信頼性を左右します。プログラムは、対象物の形状や公差を考慮し、プローブの接触点や移動経路を最適化することで、測定のばらつきを最小限に抑えます。治具は、対象物を正確かつ安定した位置で保持し、繰り返し測定における同一条件を保証するために不可欠です。

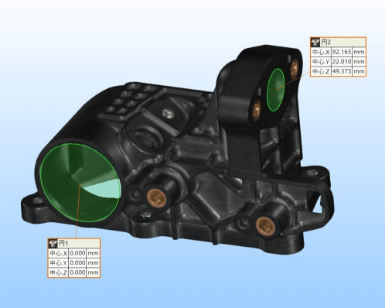

結果の可視化と合否判定（GD&T、カラーマップ、CP/CPK）

結果の可視化と合否判定（GD&T、カラーマップ、CP/CPK）といった先進的な解析手法を駆使し、測定結果を直感的に理解できる形で提示します。これにより、設計者や製造担当者は、形状の許容差からの逸脱状況や寸法誤差を視覚的に把握し、合否判定を迅速かつ的確に行うことが可能になります。

設計・加工への迅速なフィードバック

これにより、試作品の特性や加工プロセスにおける課題を早期に特定し、設計変更や加工条件の最適化に繋げることができます。この迅速な情報伝達は、開発サイクルのさらなる短縮と、より完成度の高い試作品の実現に不可欠です。

適用シーン別：最適な三次元測定アプローチ

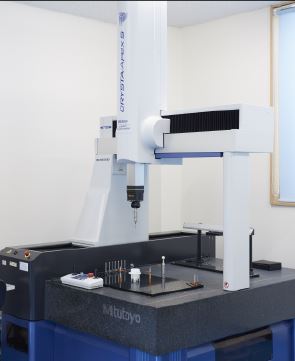

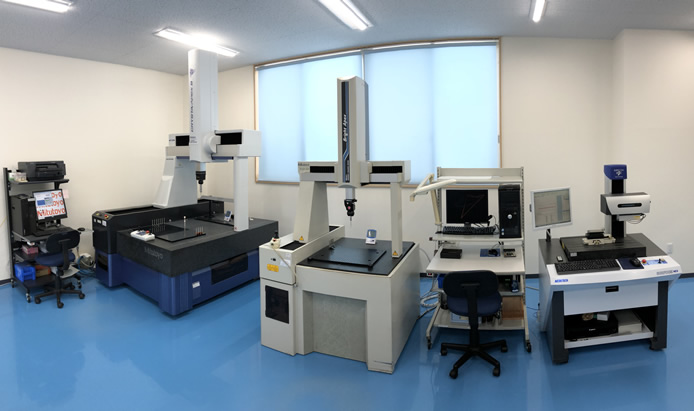

微細形状・高精度金型：接触式ブリッジ型＋温調環境

微細な形状や複雑な幾何公差が要求される金型部品の測定には、高精度な測定が可能な接触式ブリッジ型三次元測定機が適しています。測定環境の温度変動は測定値のばらつきに直結するため、温調されたクリーンな環境下での測定が、信頼性の高いデータ取得に不可欠です。

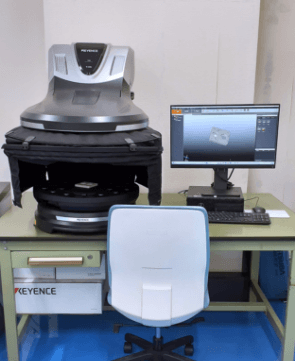

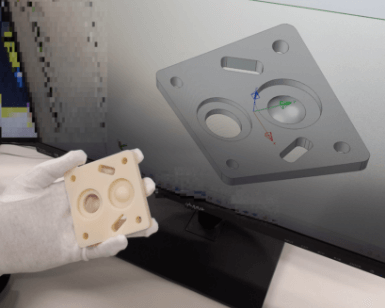

自由曲面・樹脂外装：非接触スキャナ＋面偏差解析

複雑な自由曲面を持つ樹脂部品の測定には、非接触式スキャナが有効です。レーザーや青色LEDを用いたスキャナは、対象物に触れることなく高密度な点群データを取得し、CADデータとの比較による面偏差解析を行うことで、形状の歪みや表面の凹凸を詳細に把握できます。これにより、外観品質に関わる微細な差異も効率的に検出可能です。

板金・溶接治具検証：可搬式アーム＋現場即時検証

板金部品や溶接用治具といった、大型で現場での確認が求められる場合、可搬式アーム型の三次元測定機が活躍します。測定対象の場所に直接持ち込み、その場で迅速に寸法や形状の確認が可能です。これにより、加工現場でのリアルタイムなフィードバックと、手戻りの大幅な削減を実現します。

試作〜量産トランジション：自動測定セル＋統計監視

量産移行期には、試作段階で確立された測定プログラムを自動測定セルに組み込み、全数検査または抜き取り検査を自動化します。さらに、統計的プロセス管理（SPC）の手法を用いて、測定データをリアルタイムで監視・分析することで、プロセスの安定性を評価し、将来的な品質問題を未然に防ぐためのフィードバックループを確立します。これにより、量産立ち上げ後の品質安定化と、工程能力指数（Cp/Cpk）の向上を目指します。

導入・運用のポイント

測定不確かさの管理と校正トレーサビリティ

測定不確かさの管理と校正トレーサビリティは、測定結果の信頼性を保証する上で極めて重要です。定期的な校正により、測定器が常に正確な値を示すことを確認し、その校正履歴をトレーサブルな形で管理することで、国際的な基準との整合性を保ちます。これにより、得られた測定データは客観的な評価の根拠となり、設計・製造プロセス全体における信頼性を向上させます。

ソフトウェアの教育と標準化（テンプレート化）

ソフトウェアの教育と標準化（テンプレート化）は、測定作業の効率化と品質の均一化に不可欠です。オペレーター全員が共通の操作方法を習得し、測定プログラムをテンプレート化することで、ヒューマンエラーを最小限に抑え、熟練度に依存しない安定した測定結果を得ることができます。これにより、担当者不在時でもスムーズな測定業務の継続が可能となります。

環境要因（温度・振動・クリーン度）の影響低減

三次元測定機は、その精緻さゆえに、設置環境のわずかな変化にも影響を受けやすい特性があります。そのため、温湿度管理されたクリーンルームでの設置や、防振対策が施された基礎の利用、さらに振動源から離れた場所への設置などが推奨されます。これらの環境要因を適切に管理することで、測定値のばらつきを最小限に抑え、より信頼性の高い測定結果を得ることが可能となります。

外部計測サービスの賢い活用

自社に三次元測定器を導入するほどの設備投資が難しい場合や、特定の高度な測定ニーズがある場合には、外部の専門的な計測サービスを賢く活用することが有効です。これにより、最新鋭の機器や専門知識を持つ人材リソースを一時的に確保し、高精度な試作品開発における測定・評価の質を維持・向上させることができます。また、社内リソースの最適化にも繋がります。

ケーススタディ：メリットを最大化する運用例

初回試作での面偏差マップ活用による金型修正回数削減

設計データと実測データを重ね合わせ、形状の差異を視覚的に捉える面偏差マップは、加工面における設計意図との乖離を具体的に示します。このマップを初期段階で詳細に分析することで、試作品の形状修正箇所を特定し、試作回数を大幅に削減することが可能になります。これにより、開発期間の短縮とコスト削減に大きく貢献します。

自動測定プログラム導入で検査工数を半減

これにより、検査工程における人的ミスの低減と、生産性向上が実現しました。自動化された測定は、迅速なデータ収集と分析を可能にし、不良品の早期発見と製造プロセスへのフィードバックを加速させます。結果として、試作品の品質安定化と量産移行の準備期間短縮に貢献しました。

まとめ：三次元測定による品質保証が高精度試作品にもたらす価値と次の一手

三次元測定器による品質保証は、設計意図の忠実性向上、リードタイム短縮、量産移行の確度向上という3つの明確なメリットをもたらし、高精度試作品開発の成功を強力に後押しします。今後は、AIやIoTといった先進技術との連携により、更なる自動化とデータ活用の高度化が期待され、より効率的かつ革新的なものづくりへと進化していくでしょう。
